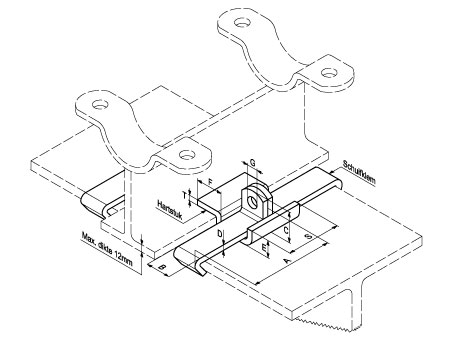

Fig. 126

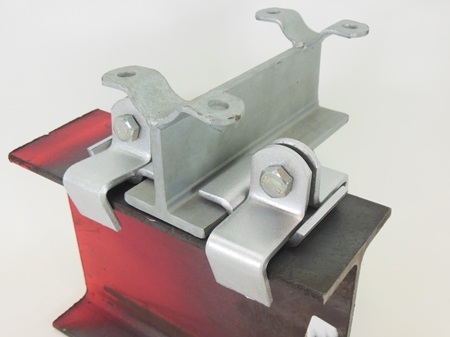

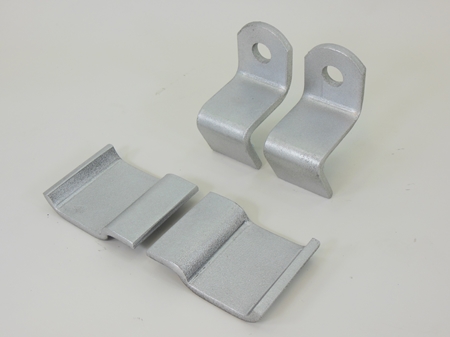

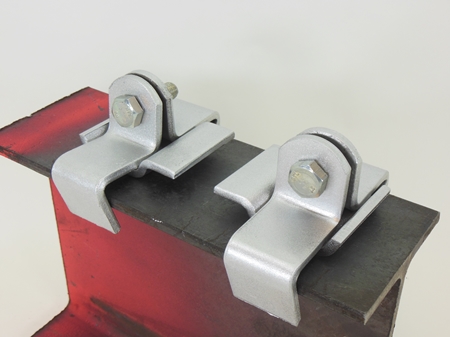

Klem voor boorloze montage op profielen van schuivende pijpsteun. Per profiel te bestellen: 1x hartstuk(set), 1x schuifklem(set) + 1x schuifklem(set). Combinatie schuifklem(set) wordt bepaald door profielbreedte.

32 1

	A1	A	B x D	C	E	F	G	S	T				Opmerking
	Center	0	0 x 0	0	10	30	0	60	6	0.5		Center piece
	0040-0060	56	40 x 6	52	0	0	14	0	0	0.455	M12x60	Clamp piece
	0080-0100	96	40 x 6	52	0	0	14	0	0	0	M12x60	Clamp piece
	0120-0140	136	40 x 6	52	0	0	14	0	0	0	M12x60	Clamp piece
	0160-0180	176	40 x 6	52	0	0	14	0	0	0	M12x60	Clamp piece
	0200-0220	216	40 x 6	52	0	0	14	0	0	0	M12x60	Clamp piece
	0240-0260	256	40 x 6	52	0	0	14	0	0	0	M12x60	Clamp piece
